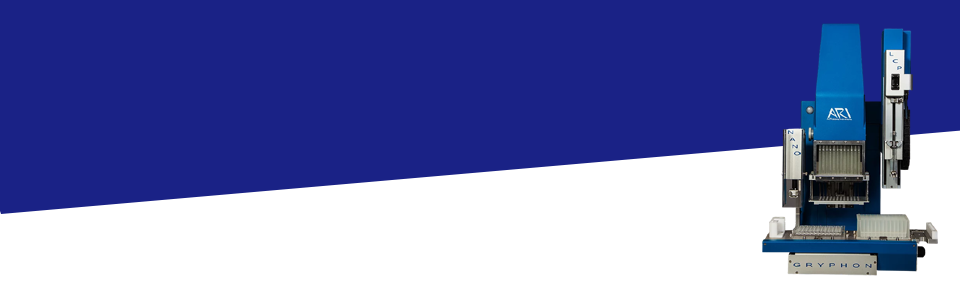

タンパク質結晶化条件スクリーニング用 分注装置
Gryphonシリーズ
タンパク質結晶化プレートの作製を自動で正確にスピーディーに
シッティングドロップ法からLCP法まで
正確な量を、正確な位置に、素早く分注
結晶化条件のスクリーニングはタンパク質立体構造解析における大切なステップです。このタンパク質結晶化スクリーニングプレートの作製では繊細かつ正確な分注技術が要求されます。
数十~数百ナノリットルの微量のタンパク質溶液(LCP溶液)と結晶化試薬(沈殿剤)を1つのウェルに分注します。タンパク質溶液(LCP溶液)と結晶化試薬はウェルの中で互いに接触する必要があります。
また、極微量であるが故に、プレート内での液の蒸発を防ぐために迅速な作業が求められます。
Art Robbins Instruments社のGryphonシリーズは、これらの条件をハイレベルで満たす微量分注システムです。
特徴と利点
特徴① 正確な位置に正確な量を再現性高くディスペンス
タンパク質結晶化では、様々な組成の様々な粘性の溶液を微量でかつ再現性高くディスペンスすることが求められます。
Gryphonシリーズの96チャンネルシリンジ&ニードルとディスペンスノズルは、CV <5%の再現性で≤100 nLの溶液を常に正確に結晶化ウェルやプレートにディスペンスすることができます。
特にLCPの分注において他社にない高い精度をもち、Dr. コビルカ研究室を初めとして国内外を多くの有名研究室に導入されています。
特徴② ハイスピード
Grpyphonシリーズでは、タンパク質溶液だけでなく、結晶化試薬(沈殿剤)も装置で自動分注します。

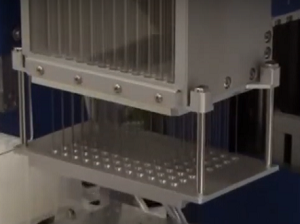

96チャンネルヘッド型のシリンジ&ニードルを使用するため、1回のアクションで96ウェルに同時に結晶化試薬をうつことが可能で、結晶化プレート作成の手間を削減することができます。
1枚のプレートの作製に要する時間が短く、溶液の蒸発を最大限に防ぐことができます。また、ウェル間での蒸発の違いによる差もミニマムです。
特徴③ ローコスト
Gryphonシリーズは、結晶化試薬、精製タンパク質溶液、LCPすべての分注にカートリッジや使い捨てチップを使用しません。

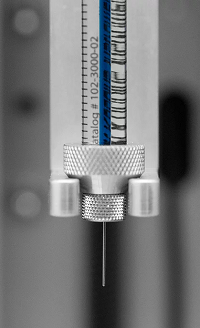

結晶化試薬の分注には形状記憶合金の1つであるニチノール製のニードルを使用します。また、タンパク質溶液やLCPのディスペンスには金属製のノズル(ニードル)を使用します。
そのためランコストを最小限に抑えることができます。
ワークフロー(Gryphon in action)
シッティングドロップ法
蒸気拡散法の1つであるシッティングドロップ法では下記の順番で分注作業が行われます。この間必要とされる時間は1分以内です。
- 結晶化試薬(沈殿剤)を96チャンネルシリンジに吸い取る。
- 精製タンパク質溶液をナノノズルに吸い取る。
- 結晶化試薬を結晶化プレートのリザーバーウェルに分注する。
- 続けて微量の結晶化試薬を結晶化ウェルにディスペンスする。
- タンパク質溶液を結晶化ウェルにディスペンスする。
- 96chシリンジとナノノズルを洗浄する(動画外)。
※ ハンギングドロップ法にも対応しています。詳細はお問い合わせください。
脂質キュービックフェーズ法(LCP法)
膜タンパク質結晶化の最新の手法である脂質キュービックフェーズ法(LCP法)では下記の順番で分注作業が行われます。この間必要とされる時間は2分未満です。
- LCPをミックスしたLCPシリンジを装着する(動画外)。
- 結晶化試薬(沈殿剤)を96チャンネルシリンジに吸い取る。
- LCP溶液をディスペンスする。
- 結晶化試薬をディスペンスする。
- 96chシリンジを洗浄する(動画外)。
※ Art Robbins社のLCPミキサーの動画は こちら。
※ LCPシリンジのセットアップ法の動画は こちら。
モデル比較
Crystal Gryphon |
Gryphon LCP |
Crystal Gryphon LCP | |
蒸気拡散法 | ● | ● | |
LCP法 | ● | ● |
アップグレード
ご購入後にCrystal GryphonからLCPモジュール付きのCrystal Gryphon LCPへのアップグレード、Gryphonから蒸気拡散法も可能なCrystal Gryphon LCPへのアップグレードが可能です。
製品仕様
| |
96chヘッド シリンジ | |
---|---|
ニードル | ニチノール製ニードル |
分注範囲 | 100 nL ~ 100 uL |
CV値 | < 5% |
LCP モジュール | |
分注範囲 | 25 nL ~ 2 uL |
CV値 | < 5% |
Nano ディスペンサー | |
分注範囲 | 50 nL ~ 100 uL |
CV値 | < 5%(100 nL~) |
プレート作製時間 | |
LCPプレート | 2分以内/枚 |
シッティングドロッププレート | 1分以内/枚 |
XYステージ | |
プレートポジション | 2 ポジション |
位置精度 | ± 5 μm |
サイズと重量 | |
ベースユニット | 幅59 x 奥行59 x 高さ51 cm、31.0 kg(ベースユニット+LCPモジュール:33.7 kg) |
Wash ポンプモジュール | 幅17 x 奥行36 x 高さ15 cm、 2.5 kg(Crystal GryphonとCrystal Gryphon LCPは2台) |
Nano ディスペンサー | 幅15 x 奥行41 x 高さ24 cm、 8.4 kg(Crystal GryphonとCrystal Gryphon LCPのみ) |
消費電力 | |
ベースユニット | 120/240 VAC、3 A、50/60 Hz |
Wash ポンプモジュール | 120/240 VAC、2 A、50/60 Hz |
Nano ディスペンサー | 120/240 VAC、1.5 A、50/60Hz |
