Carousel 12 Plus
12連パラレル合成ステーション
Carousel 12 Plusは、1~20 mLの試験管12本を並列制御できるパラレル合成装置です。限られたドラフトチャンバー内のスペースを最大限に活用して、多くの反応を同時に行うことができるため、ラボの合成ワークの生産性を向上していただけます。
最高180℃までの加熱反応が可能、撹拌はマグネティックスターラーにより行います。スターラーの上に乗せるユニットを交換することにより、-78℃まで冷却可能な12連の冷却反応装置に容易にシステムチェンジできます。

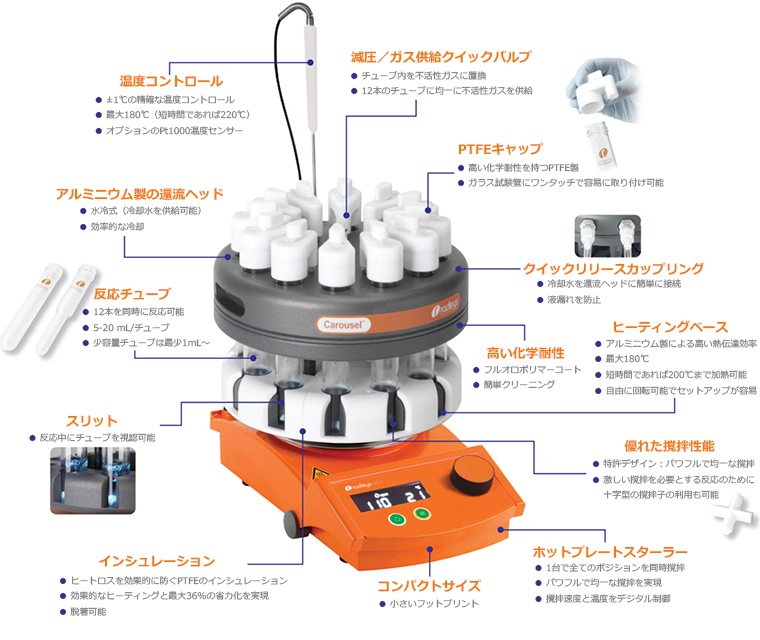

加熱反応セットアップ
均一に撹拌・加熱可能な
円形構造
反応中の視認が可能
不活性ガス下での反応が可能
還流実験も容易
優れた加熱効率と
優れた断熱効率
容易に取付可能な
PTFEチューブキャップ
試験管を載せたまま付け外し
冷却反応用に
いつでもチェンジ
Carousel 12 Plusを動画で見る
お客様の声
❝...when we talk about experiments for route scouting or optimisation, we refer to it as 'doing a carousel'. That is a reflection of how much it has positively changed our ways of working.❞
- Toxicological Testing Process Chemist, Lundbeck
Radleys 総合冊子をダウンロードする Carousel 12 Plusの価格表はこちら

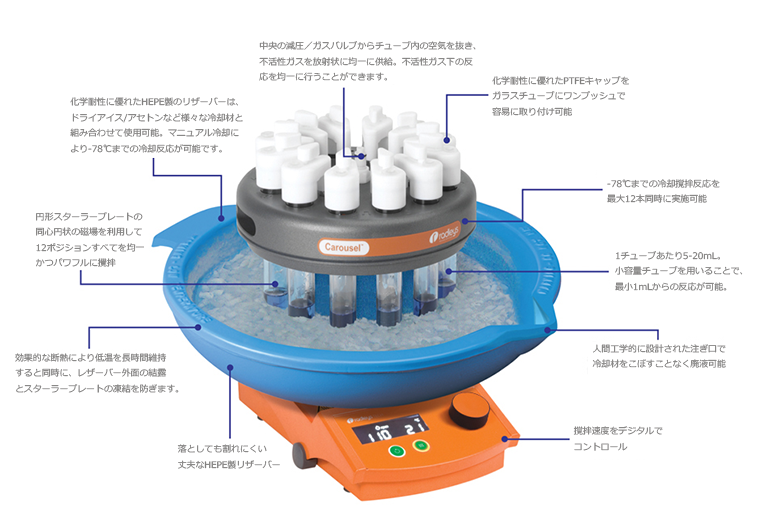

冷却反応セットアップ
不活性ガス下での
冷却反応が可能
容易に取付可能な
PTFEチューブキャップ
試験管を載せたまま付け外し
加熱反応用に
いつでもチェンジ
お客様の声
❝ The Cooled Carousel 12 used routinely by all for both parallel synthesis and for rapid reaction development and optimisation - a testament to the convenience of operation and the ease by which standard methodology may be transferred onto the apparatus.❞
- Dyson Perrins Laboratory, University of Oxford
Radleys 総合冊子をダウンロードする Carousel 12 Plusの価格表はこちら
システムを構成する
Carousel 12 Plusは、最初に加熱あるいは冷却モジュールを選び、続いて反応器（試験管）の容量と種類、最後にスターラーバーなどのアクセサリーを選ぶことで、行いたい実験に適したセットアップを構成します。
❶加熱/冷却モジュール（+スターラー本体）
Carousel 12 Plusは円形のマグネットスターラーと組み合わせて使用します。

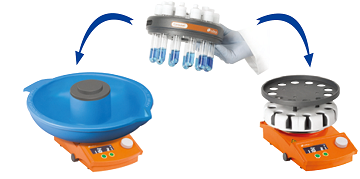

マグネットスターラーに載せるユニットを変えることで、加熱反応システムと冷却反応システムを入れ替えが可能です。
右の写真のように、Carousel 12 Plusでは、加熱反応と冷却反応に同じリフラクションヘッド（製品番号：RR91032）をご使用いただけます。
使用できるマグネットスターラーは？
天板径（プレートサイズ）が135mm以下の丸型マグネットスターラーをご使用いただけます。
日本国内のお客様には、使用するマグネットスターラーとして、IKA製の下記製品を推奨しています（色はオレンジではなく青色になります）。
参考ページ： IKA社 マグネットスターラー（適合タイプの詳細についてはお問い合わせください）

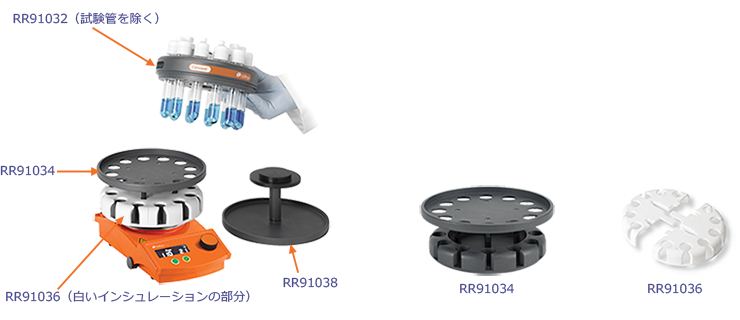

加熱反応用モジュール
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91030 | Carousel 12 Plus Reaction Station | RR91032（リフラックスヘッド）、RR91034（ヒーティングベース）、RR91034（断熱カバー）のセットです。 | 1組 |
| RR91032 | Carousel 12 Plus Reflux/Inerting Head | 試験管12本を保持するためのユニットです（ヘッド）。還流実験のための冷却水の循環機能と不活性ガス供給ポートを持ちます。 | 1個 |
| RR91034 | Carousel 12 Plus Heating Base | ホットスターラーに載せるヒーティングベースです。 | 1個 |
| RR91036 | Carousel 12 Plus Insulating Plates | ヒーティングベースに取り付ける断熱カバーです。 | 1組 |
| RR91038 | Carousel 12 Plus Stand | ヘッドを装置から外した時に試験管を載せたまま置いておくためのスタンドです。 | 1個 |

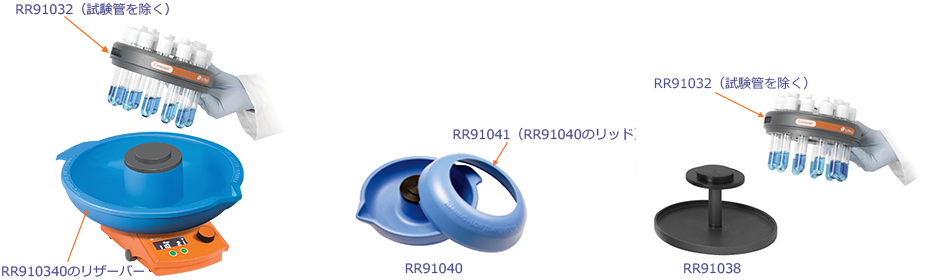

冷却反応用モジュール
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91032 | Carousel 12 Plus Reflux/Inerting Head | 試験管12本を保持するためのユニットです（ヘッド）。還流実験のための冷却水の循環機能と不活性ガス供給ポートを持ちます。 | 1個 |
| RR91038 | Carousel 12 Plus Stand | ヘッドを装置から外した時に試験管を載せたまま置いておくためのスタンドです。 | 1個 |
| RR91040 | Carousel 12 Plus Cooling Reservoir + Lid | 冷却反応時のリザーバーとリッドのセットです。 | 1組 |
| RR91041 | Carousel 12 Plus Cooling Lid | リッドのみの単品です。 | 1個 |

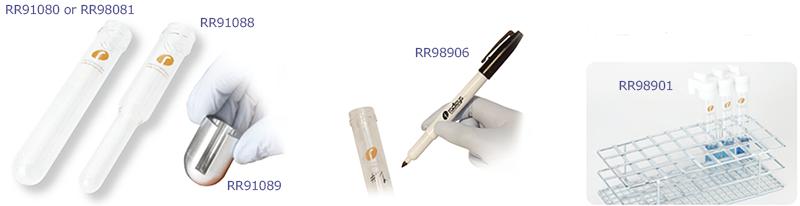

❷反応器（試験管）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91080 | Quick Thread Glass Reaction Tube Φ24 x 150mm | 5-20mL容量のCarousel 12 Plus専用ガラス試験管です。 | 6本 |
| RR91081 | Quick Thread Glass Reaction Tube Φ24 x 150mm | 12本 | |
| RR91088 | Quick Thread Reduced Volume Tube Φ24 x 150mm | 少量での反応を可能にする1-5mL容量のCarousel 12 Plus専用ガラス試験管です。 | 6本 |
| RR91089 | Carousel 12 Plus Reduced Volume Inserts | RR91088（小容量試験管）を使用するための熱伝導インサートです。 | 6個 |
| RR98901 | Zinc Plated Wire Rack for 36 x 24mm Tubes | 36本用の試験管ラックです。 | 1台 |
| RR98902 | Zinc Plated Wire Rack for 40 x 24mm Tubes | 40本用の試験管ラックです。 | 1台 |
| RR98903 | Zinc Plated Wire Rack for 80 x 24mm Tubes | 80本用の試験管ラックです。 | 1台 |
| RR98906 | Black Lab Marker | 試験管に文字を書くためのマジックです。 | 10本 |

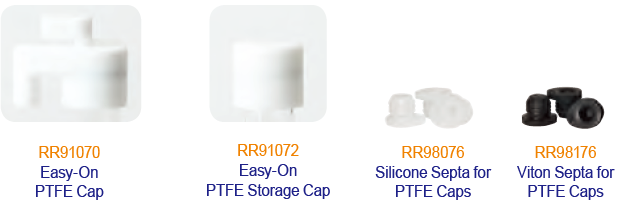

❸Easy-On PTFEキャップ（Carousel 6 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91070 | Easy-On PTFE cap | 化学耐性に優れ容易に取付可能なPTFE製の試験管キャップです。反応時に使用します。 | 6個 |
| RR91072 | Easy-On PTFE Storage cap | 試験管を保管する際に使用するキャップです。 | 6個 |
| RR98076 | Silicone Septa for PTFE cap | Easy-On PTFE capに取り付けるシリコン製セプタムです。 | 100個 |
| RR98176 | Viton Septa for PTFE cap | Easy-On PTFE capに取り付けるViton製セプタムです。 | 100個 |
| RR98060 | O-ring for Cap Nitrile 24mm | Easy-On PTFE capの交換用ニトリル製Oリングです。 | 100個 |
| RR98160 | O-ring for Cap Viton 24mm | Easy-On PTFE capの交換用Viton製Oリングです。 | 100個 |

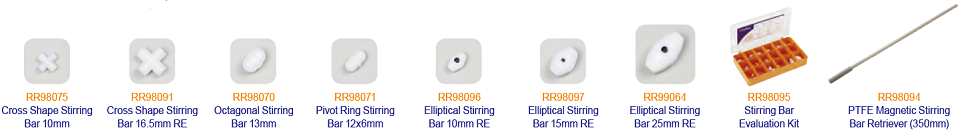

➍マグネットスターラーバー（Carousel 6 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR98070 | Octagonal Stirring Bar 13mm | 8角形の撹拌子です。 | 20個 |
| RR98071 | Pivot Ring Stirring Bar 12 x 6mm | ピボットリングタイプの撹拌子です。 | 40個 |
| RR98075 | Cross Shape Stirring Bar 10mm | 十字型の撹拌子です（小型）。 | 40個 |
| RR98091 | Cross Shape Stirring Bar 16.5mm RE | 十字型の撹拌子です（大型）。 | 20個 |
| RR98096 | Elliptical Stirring Bar 10mm RE | 楕円形の撹拌子です（小型）。 | 40個 |
| RR98097 | Elliptical Stirring Bar 15mm RE | 楕円形の撹拌子です（大型）。 | 20個 |
| RR98113 | Cylindrical Stirring Bar 12mm RE | 円錐形の撹拌子です。 | 20個 |
| RR98094 | PTFE Magnetic Stir Bar Retriever | 撹拌子を反応容器から取り出すためのマグネティックバーです。 | 1本 |
| RR98095 | PTFE Magnetic Stir Bar Evaluation Kit | それぞれのタイプの撹拌子のセットです。 | 30個 |
| RR98114 | Stirring Bar Restrainer | 1本 |

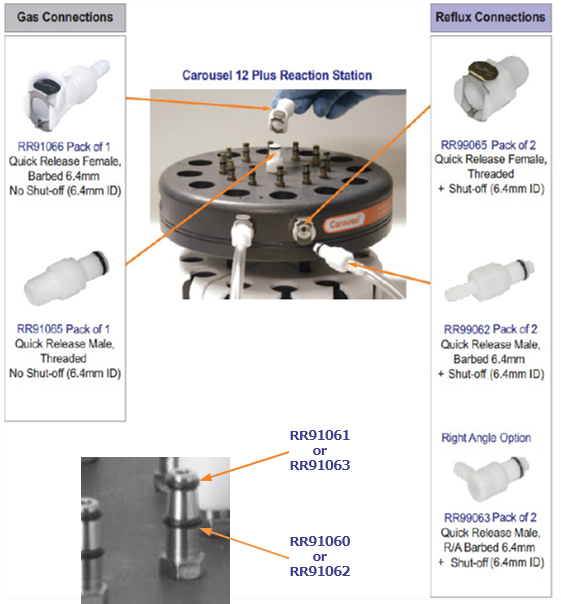

❺リフラックスヘッド・パーツおよび消耗品（Carousel 6 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91060 | Nitrile O-rings 4mm gas Outlet Bottom | ガスポート下部の交換用ニトリル製Oリングです。 | 50個 |
| RR91061 | Nitrile O-rings 3mm gas Outlet Top | ガスポート上部の交換用ニトリル製Oリングです。 | 50個 |
| RR91062 | Viton O-rings 4mm gas Outlet Bottom | ガスポート下部の交換用Viton製Oリングです。 | 50個 |
| RR91063 | Viton O-rings 3mm gas Outlet Top | ガスポート上部の交換用Viton製Oリングです。 | 50個 |
| RR91065 | Quick Release Male Body Coupling No Shut-off | ガスポート交換用Quick Releaseカップリング（オス）です。 | 1個 |
| RR91066 | Quick Release Female Barbed Coupling No Shut-off | ガスポート交換用Quick Releaseカップリング（メス）です。 | 1個 |
| RR99062 | Quick Release Male Barbed Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング（オス）です。 | 2個 |
| RR99063 | 90° Elbow Quick Release Male Barbed Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング 90°エルボー（オス）です。 | 2個 |
| RR99065 | Quick Release Female Body Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング（メス）です。 | 2個 |

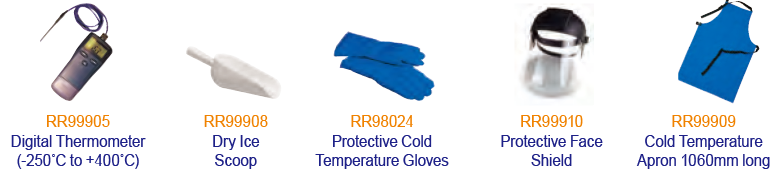

❻その他のアクセサリー（Carousel 6 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99905 | Digital Thermometer (-250 to +400℃)＋200㎜ Probe | デジタル温度計と温度プローブのセットです。 | 1組 |
| RR99906 | Digital Thermometer (-250 to +400℃) | デジタル温度計本体です。 | 1個 |
| RR99907 | 200㎜ Temperature Probe | デジタル温度計用のプローブです。 | 1個 |
| RR99908 | Dry Ice Scoop | ドライアイスのスコップです。 | 1個 |
| RR99909 | Cold Temperature Apron 1060mm long, Waterproof | 低温耐用エプロンです。 | 1個 |
| RR99910 | Protective Face Shield | フェイスシールドです。 | 1個 |
| RR98024 | Protective Cold Temperature Gloves | 低温耐用グローブです。 | 1個 |
| RR71505 | Cooling Protection Kit (Inc. RR99909, RR99910, RR980024) | エプロン、グローブ、フェイスシールドのセットです。 | 1組 |
