反応装置 / 反応ろ過装置 Reactor-Ready シリーズ

医薬品のプロセス開発におけるスケールアップ反応条件検討、中間体の大量合成、触媒開発、試薬開発、機能素材開発など、ラボスケールの反応装置の用途は実に多様です。

そして、反応装置に求める仕様や機能も、使用目的に応じて、研究プロジェクトによって、あるいはご予算にあわせて変わってくるでしょう。

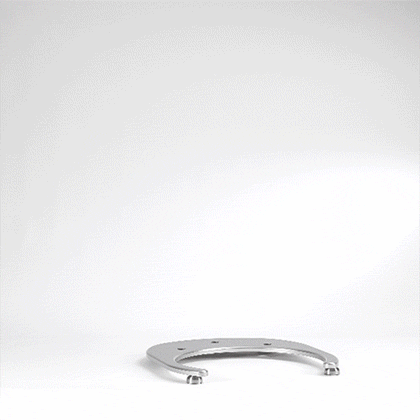

合成装置の世界的リーディングカンパニーであるRadleys社のReactor-Ready Flexは、とてもフレキシブルにそのシステムを構成あるいは変更することができます。

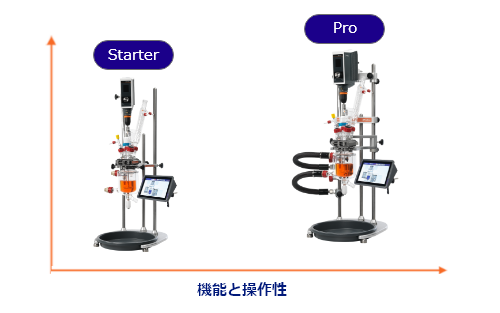

ラボの求めるニーズに応じて、必要最小限の構成から、操作性と機能性に優れたハイエンドな構成まで、自由にシステムアップすることができます。

反応器やパーツの交換を1人で安全かつ迅速に行うことができるため、スケール変更や反応の変更に手軽に素早く対応します。

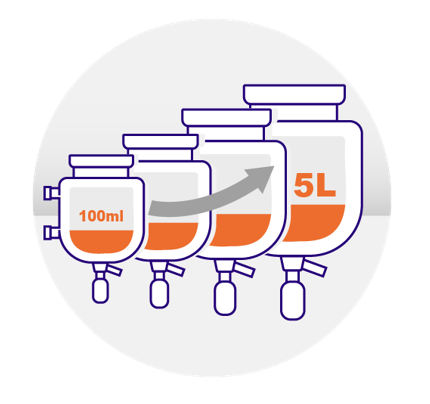

100 mL ~ 5Lの
反応スケール

迅速かつ簡単に
反応容器を交換

温度制御範囲
-70℃ ~ +230℃

自動アライメントされる
オーバーヘッドスターラー

熱媒の
迅速なドレイン

自動コントロール
自動データログ

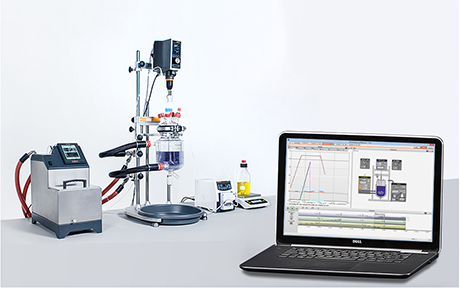

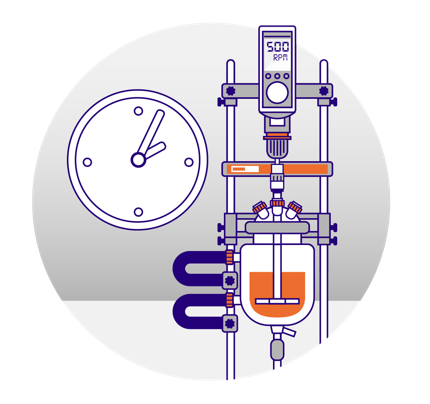

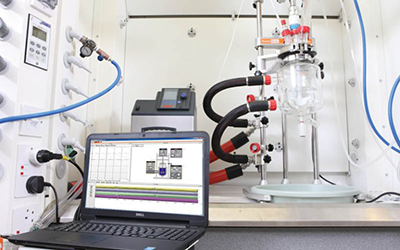

Reactor-Ready Flexは、循環恒温槽やオーバーヘッドスターラーをマニュアルで稼働して反応を行うこともできますが、オプションのAVA Lab ソフトウェアを使用することで、反応レシピのプログラムとその自動運転が可能になります。

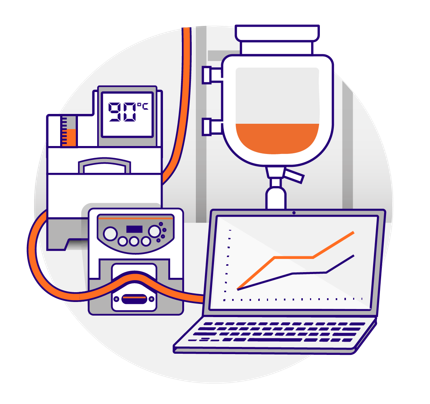

また、循環恒温槽やオーバーヘッドスターラーだけでなく、試薬添加のためのペリスタティックポンプ、pHセンサー、電子天秤など様々な外部デバイスの運転を1つのソフトウェア上で統合して実行することもできます。

プロセスデータはすべて自動で記録されてレポートとして保存あるいはエクスポートできます。

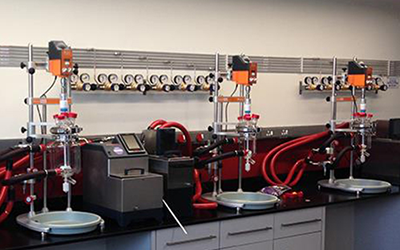

1つのソフトウェアとPCで最大4基の反応ベッセルを同時に制御することができます。

ドラフトチャンバーの中に設置

実験台の上に設置

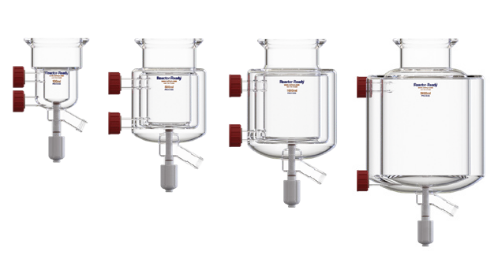

ガラスベッセル（反応器）は、100 mL ～ 5 Lの中から様々なタイプをご選択いただけます。

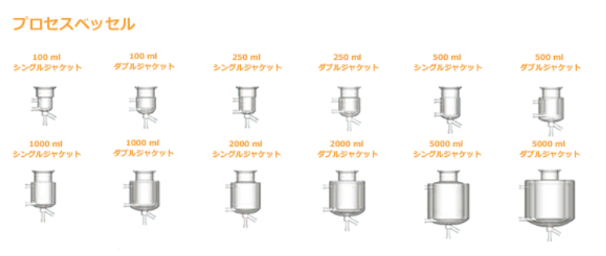

プロセスベッセルは、生産スケールの反応釜を模した平底の底面形状、ヘッドスペース、内径：高さ比（1:1.25）をもつ反応器です。

スタンダードベッセルは丸底・縦長のベッセルで、丸底フラスコからのスケールアップに適します。

それぞれシングルジャケット（二重管）と真空断熱層を外側にもつダブルジャケット（三重管）を選ぶことができます。

ダブルジャケットは外部からの熱遮断効果と熱媒の伝熱効率に優れます。また、冷却反応時に霜が付かないため外から容易に視認することができます。

スタンダードベッセルキット

• 反応器（スタンダードベッセル）
• PTFE製 スターラーシャフト（アンカー型）
• 熱媒体供給口／排出口のカップリング
• Pt100 PTFE 温度プローブ
• ＰTFE 温度プローブ アダプター

プロセスベッセルキット

• 反応器（プロセスベッセル）
• PTFE製 スターラーシャフト（タービン型）
• 熱媒体供給口／排出口のカップリング
• Pt100 PTFE 温度プローブ
• ＰTFE 温度プローブ アダプター

Reactor-Ready Flexで使用するオーバーヘッドスターラーは、目的に合わせて最適なものをチョイスします。

Radleys社では、3年保証付きのHeidolph Instruments社製のオーバーヘッドスターラーを標準仕様としていますが、メーカーを問わず様々なメカニカル攪拌機をご利用いただけます。

使用されるオーバーヘッドスターラーの選定にあたっては一度ご相談ください。

Heidolph オーバーヘッドスターラーの仕様表を見る

アンカー型

プロペラ型（タービン型）

リトリートカーブ型

バッフル

加熱と冷却のための循環恒温槽は、各社の装置をご使用いただけます。

使用する予定のベッセルサイズと反応温度に合わせて適切なものをご選択ください。

Reactor-Ready Flexで制御可能な温度範囲は-70℃ ～ +230℃です。

オプションのAVA Lab コントロールソフトウェアで循環恒温装置の制御を行う場合は、Huber社、Julabo社、Lauda社、Haake社の製品を選ぶ必要があるのでご注意ください。

RR136000
5ポート ガラスリッド

RR136100
5ポート PTFEリッド
（ソケット付き）

RR136110
 7ポート PTFEリッド
（ソケット別売）

RR121090 + RR121095
FEP Oリング + PTFE輪具

RR139190  Reflux Divider Kit

標準タイプのReflux Divider Kitです。

• Reflux Divider Head B29 + GL18 + PTFE Fitting（RR139150）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD 1m length（RR139354）
• Pilot Boss Head 22-35mm, 8-12mm x 3（RR139360）
• Universal Clamp Cork Jaws 10mm rod, 0-80mm x 2（RR139374）
• Lower Support Ring 10mm rod, 76mm ID（RR139376）
• Condenser Jacket Coil Rodaviss B29 + GL14 + fittings（RR139009）
• Right Angle Adapter B29 + GL14 + PTFE fittings（RR139011）

RR1391912  Reflux Divider with Vapour Temp Kit

温度プローブを装着できるRefux Divider Kitです。

• Reflux Divider Head B29 + GL18 & Temp Probe Port B14（RR139152）
• Adapter Rodaviss B24 to GL25（RR139332）
• GL25HT Compression Fitting for 12mm OD Tubing（RR139350）
• PTFE Tubing 10mm ID x 12mm OD 1m length（RR139354）
• Pilot Boss Head 22-35mm, 8-12mm x 3（RR139360）
• Universal Clamp Cork Jaws 10mm rod, 0-80mm x 2（RR139374）
• Lower Support Ring 10mm rod, 76mm ID（RR139376）
• Condenser Jacket Coil Rodaviss B29 + GL14 + fittings（RR139009）
• Right Angle Adapter B29 + GL14 + PTFE fittings（RR139011）
• Pt100 PTFE Temp. Probe (Reflux Divider Head) + 2m Cable + Lemo Plug（RR139133）
• PTFE Temperature Probe Adapter (B14 for Reflux Divider Head)（RR139135）

冷却コンデンサー

還流実験のための冷却コンデンサーです。目的と用途に応じて適した製品をお選びください。

滴下ロート

試薬を滴下しながら合成を行うための滴下ロートです。ベッセルサイズに応じて適した製品をお選びください。

レシーバーフラスコ

Reflux Divider Kitと一緒に使用する受け器です。適切なサイズのものを選択してください。

PTFE hose adapter

Liquid addition adapter

Glass cone stopper

Reducing adapter

Right angle adapter

Enlarging adapter

Liquid inlet adapter

Gas purge adapter

Oil bubbler

Vertical Run-off adapter

Run-off secondary valve

Swan neck adapter

Solid addition funnel

PTFE flexible Bellows

4-Prong large clamp

Chain clamp

Rubber belt clamp

Universal clamp cork jaws

Lower support ring

Pilot boss head

Rod extension
