Radleys 有機合成装置
パラレル合成装置 Carousel シリーズ
Carousel 6 Plus
6連パラレル合成ステーション
Carousel 6 Plusは、５~250mLのフラスコ6本を並列に制御できるパラレル合成装置です。省スペースで複数の反応を同時に行うことができるため、合成の仕事の効率化に繋がります。
最高180℃までの加熱反応が可能、撹拌はマグネティックスターラーにより行います。スターラーの上に乗せるユニットを交換することにより、-78℃まで冷却可能な6連の冷却反応装置にシステムチェンジできます。

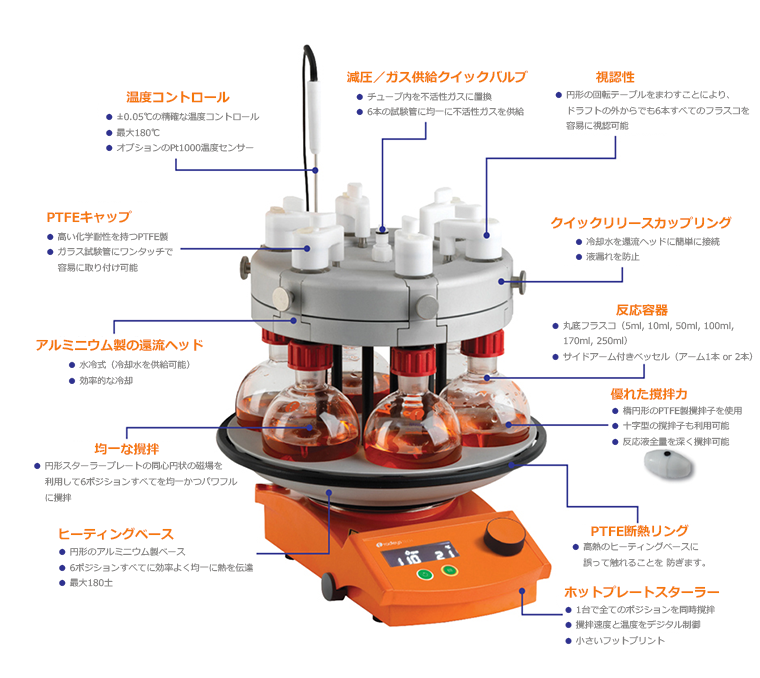

加熱反応セットアップ
均一に撹拌・加熱可能な
円形構造
反応容器を簡単に着脱
不活性ガス下での反応が可能
還流実験も容易
多彩な反応容器を選択可能
充実した多様なアクセサリー
容易に取付可能な
PTFEフラスコキャップ
冷却反応用に
いつでもチェンジ
Carousel 6 Plusを動画で見る
お客様の声
❝ We chose the Carousel 6 because it does many things at once ... it has helped us greatly in our day-to-day work. In fact, synthetic outputs have probably quadrupled.❞
- Dr John Spencer, Department of Chemistry, University of Sussex
Radleys 総合冊子をダウンロードする Carousel 6 Plusの価格表はこちら

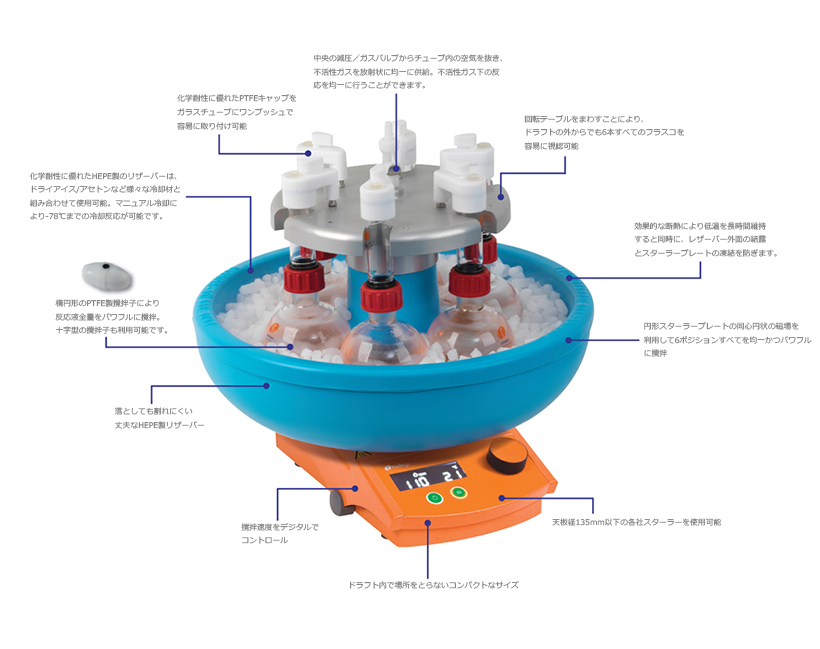

冷却反応セットアップ
不活性ガス下での
冷却反応が可能
容易に取付可能な
PTFEフラスコキャップ
フラスコを載せたまま
まとめて付け外し
多彩な反応容器を選択可能
お客様の声
❝ The Cooled Carousel 6 met its requirements well. The outer of the plastic bath remained at a hand-touchable temperature throughout all experiments.❞
- Sutherland Research Group, Aston University
Radleys 総合冊子をダウンロードする Carousel 6 Plusの価格表はこちら
システムを構成する
Carousel 6 Plusは、最初に加熱あるいは冷却モジュールを選び、続いて反応器（フラスコ）の容量と種類および適合するアルミインサートを選択、最後にスターラーバーなどのアクセサリーを選ぶことで、行いたい実験に適したセットアップを構成します。
❶加熱/冷却モジュール（+スターラー本体）
Carousel 6 Plusは円形のマグネットスターラーと組み合わせて使用します。

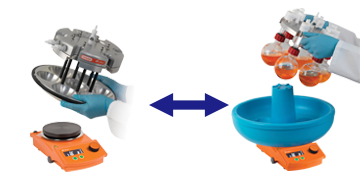

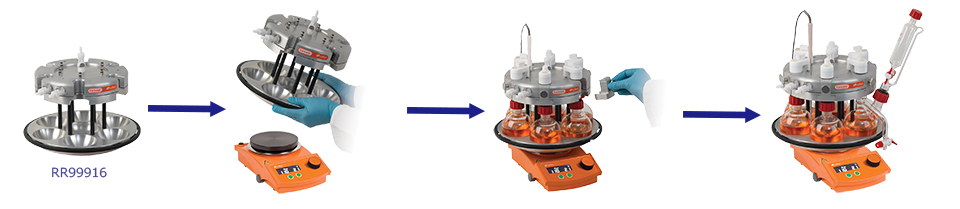

マグネットスターラーに載せるユニットを変えることで、加熱反応と冷却反応を入れ替えが可能です（写真参照）。
使用する反応容器には、 様々なサイズと形状のフラスコを用意しておりますので、目的に合わせて柔軟にお選びいただけます。
使用できるマグネットスターラーは？
天板径（プレートサイズ）が135mm以下の丸型マグネットスターラーをご使用いただけます。
日本国内のお客様には、使用するマグネットスターラーとして、IKA製の下記製品を推奨しています（色はオレンジではなく青色になります）。
参考ページ： IKA社 マグネットスターラー（適合タイプの詳細についてはお問い合わせください）
加熱反応用モジュール
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99916 | Carousel 6 Plus Reaction Station | 加熱反応用の一体型反応ユニットです。ヒーティングベースとリフラックスヘッドからなります。ヘッドは冷却水循環装置と接続して水冷による還流実験が可能です。不活性ガス供給ポートを備えるので窒素ガス/アルゴンガス下での反応にも対応します。 | 1台 |

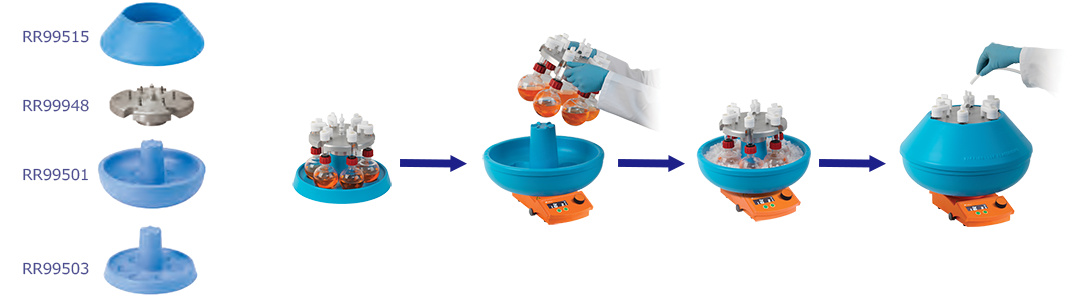

冷却反応用モジュール
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99947 | Cooled Carousel 6 Plus (Reservoir, Head, Stand + Cover) | RR99501（リザーバー）、RR99948（ヘッド）、RR99503（スタンド）、RR99515（リザーバーリッド）のセットです。 | 1組 |
| RR99501 | Cooled Carousel 6 Plus Cooling Reservoir | 冷却反応用のリザーバーです。 | 1個 |
| RR99948 | Cooled Carousel 6 Plus Head | 冷却反応時に使用するフラスコ保持用の6連ヘッドです。冷却水循環と不活性ガス置換機能を備えます。 | 1個 |
| RR99503 | Cooled Carousel 6 Plus Stand | ヘッドを装置から外した時にフラスコを装着したまま置いておくためのスタンドです。 | 1個 |
| RR99515 | Cooled Carousel 6 Plus Cover | 冷却反応用リザーバーのリッド（蓋）です。 | 1個 |
❷反応器（フラスコ）
フラスコ以外に別途 インサートと Easy-on PTFEキャップが必要です。一部の製品はリフラックスチューブも別途必要となります。

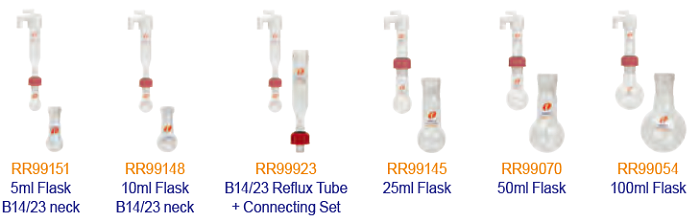

スタンダードフラスコ
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99151 | 5ml Reaction Flask with B14/23 Neck＊ | 6個 |
| RR99148 | 10ml Reaction Flask with B14/23 Neck＊ | 6個 |
| RR99145 | 25ml Reaction Flask＊ | 6個 |
| RR99070 | 50ml Reaction Flask＊ | 6個 |
| RR99054 | 100ml Reaction Flask＊ | 6個 |

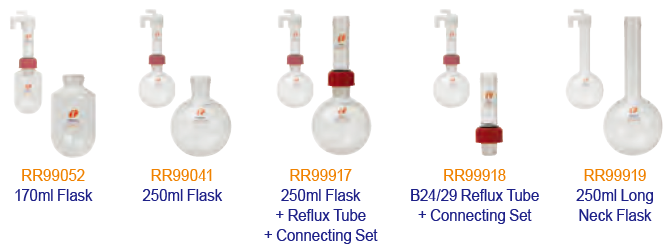

| RR99052 | 170ml Reaction Flask＊ | 6個 |
| RR99041 | 250ml Reaction Flask＊ | 6個 |
| RR99917 | 250ml Reaction Flask + Reflux Tube + Connecting Set | 6個 |
| RR99919 | 250ml Long Neck Reaction Flask | 6個 |
＊別途リフラックスチューブが必要です。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99923 | B14/23 Reflux Tube + Connecting Set | RR99151およびRR99148用 | 6個 |
| RR99918 | B24/29 Reflux Tube + Connecting Set | RR99145、RR99070、RR99054、RR99052、RR99041用 | 6個 |

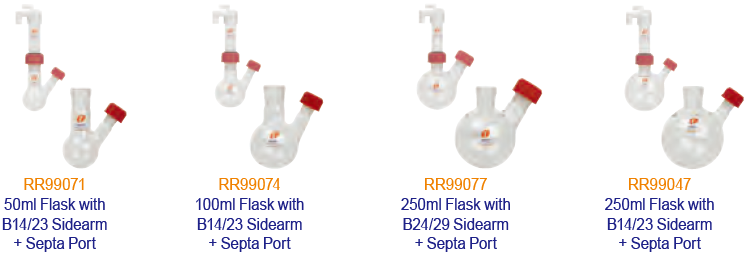

サイドアーム付きスタンダードフラスコ
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99071 | 50ml Reaction Flask with B14/23 Sidearm + Septa Port＊ | 6個 |
| RR99074 | 100ml Reaction Flask with B14/23 Sidearm + Septa Port＊ | 6個 |
| RR99077 | 250ml Reaction Flask with B24/29 Sidearm + Septa Port＊ | 6個 |
| RR99047 | 250ml Reaction Flask with B14/23 Sidearm + Septa Port＊ | 6個 |

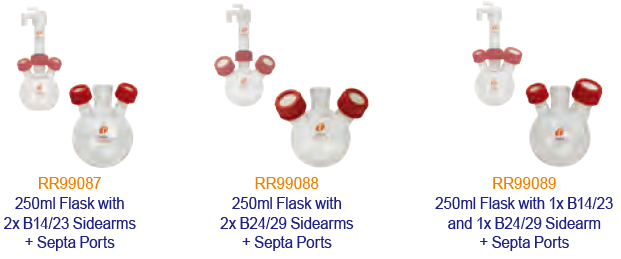

| RR99087 | 250ml Reaction Flask with 2xB14/23 Sidearm + Septa Port＊ | 6個 |
| RR99088 | 250ml Reaction Flask with 2xB24/29 Sidearm + Septa Port＊ | 6個 |
| RR99089 | 250ml Reaction Flask with 1xB14/23 + 1xB24/29 Sidearm + Septa Port＊ | 6個 |
＊別途リフラックスチューブが必要です。
リフラックスチューブ
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR99918 | B24/29 Reflux Tube + Connecting Set | RR99071、RR99074、RR99077、RR99047、RR99087、RR99088、RR99089用 | 6個 |

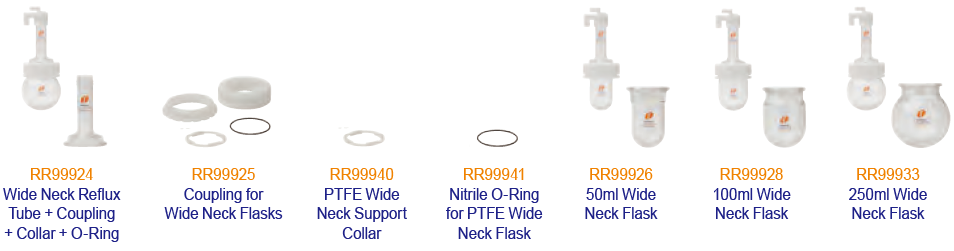

広口フラスコ＋カップリング
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99924 | Wide Neck Reflux Tube + Coupling | 1組 |
| RR99925 | Coupling for Wide Neck Flasks | 1組 |
| RR99940 | PTFE Wide Neck Support Collar | 1個 |
| RR99941 | Nitrile O-Ring for PTFE Wide Neck Support Collar | 1個 |
| RR99956 | FEP O-Ring for PTFE Wide Neck Support Collar | 1個 |
| RR99926 | 50ml Wide Neck Flask | 1個 |
| RR99928 | 100ml Wide Neck Flask | 1個 |
| RR99933 | 250ml Wide Neck Flask | 1個 |

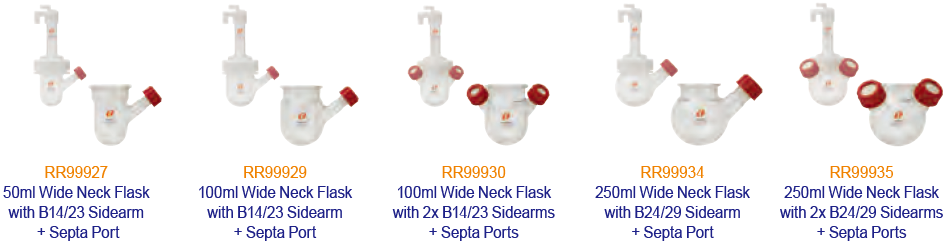

サイドアーム付き広口フラスコ
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99927 | 50ml Wide Neck Flask B14/23 Sidearm + Septa Port | 1個 |
| RR99929 | 100ml Wide Neck Flask B14/23 Sidearm + Septa Port | 1個 |
| RR99930 | 100ml Wide Neck Flask 2xB14/23 Sidearm + Septa Port | 1個 |
| RR99934 | 250ml Wide Neck Flask B24/29 Sidearm + Septa Port | 1個 |
| RR99935 | 250ml Wide Neck Flask 2xB24/29 Sidearm + Septa Port | 1個 |

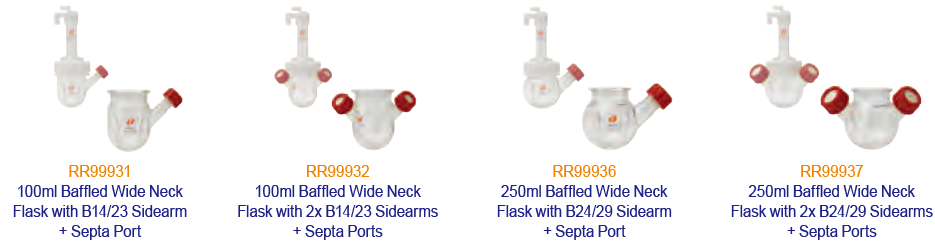

サイドアーム付き広口フラスコ（バッフル付き）
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99931 | 100ml Baffled Wide Neck Flask B14/23 Sidearm + Septa Port | 1個 |
| RR99932 | 100ml Baffled Wide Neck Flask 2xB14/23 Sidearm + Septa Port | 1個 |
| RR99936 | 250ml Baffled Wide Neck Flask B24/29 Sidearm + Septa Port | 1個 |
| RR99937 | 250ml Baffled Wide Neck Flask 2xB24/29 Sidearm + Septa Port | 1個 |

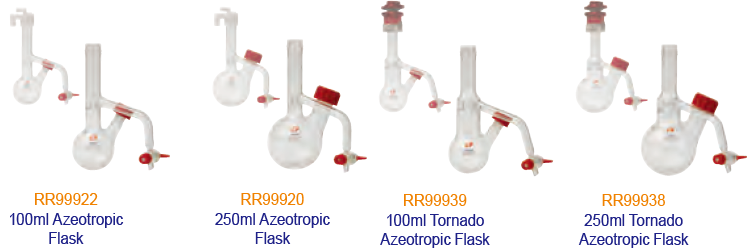

Azeotropic Glassware
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99922 | 100ml Azeotropic Reaction Flask | 3個 |
| RR99920 | 250ml Azeotropic Reaction Flask | 3個 |

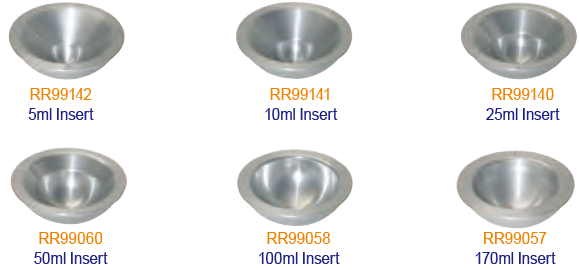

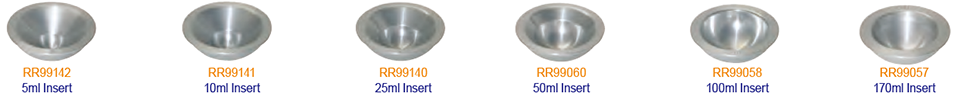

❸アルミニウムインサート
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99142 | Aluminium Insert for 5ml Reaction Flask | 6個 |
| RR99141 | Aluminium Insert for 10ml Reaction Flask | 6個 |
| RR99140 | Aluminium Insert for 25ml Reaction Flask | 6個 |
| RR99060 | Aluminium Insert for 50ml Reaction Flask | 6個 |
| RR99058 | Aluminium Insert for 100ml Reaction Flask | 6個 |
| RR99057 | Aluminium Insert for 170ml Reaction Flask | 6個 |

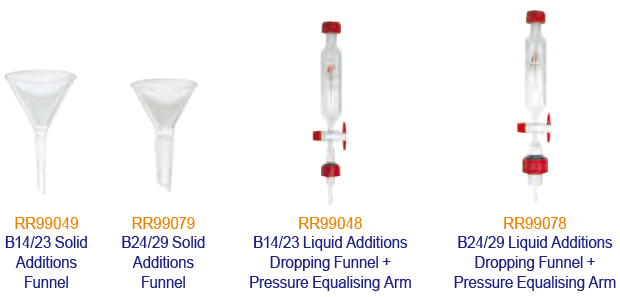

➍滴下ロート／添加ロート
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99049 | B14/23 Solid Additions Funnel | 3個 |
| RR99079 | B24/29 Solid Additions Funnel | 3個 |
| RR99048 | B14/23 60ml Liquid Additions Funnel + Equalising Arm | 3個 |
| RR99078 | B24/29 60ml Liquid Additions Funnel + Equalising Arm | 3個 |
❺フラスコキャップ/セプタム等

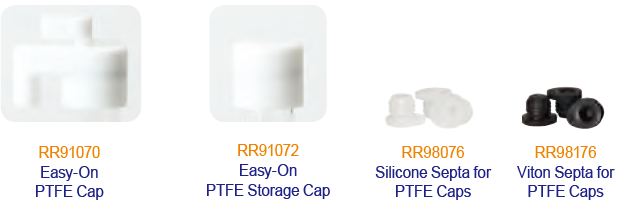

Easy-On PTFEキャップ（Carousel 12 Plusと共通）
フラスコのトップに取り付けるキャップです。Easy-On PTFE cap（RR91070）は必ず必要となります。
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91070 | Easy-On PTFE cap | 化学耐性に優れ容易に取付可能なPTFE製のキャップです。反応時に使用します。 | 6個 |
| RR91072 | Easy-On PTFE Storage cap | 試験管を保管する際に使用するキャップです。 | 6個 |
| RR98076 | Silicone Septa for PTFE cap | Easy-On PTFE capに取り付けるシリコン製セプタムです。 | 100個 |
| RR98176 | Viton Septa for PTFE cap | Easy-On PTFE capに取り付けるViton製セプタムです。 | 100個 |
| RR98060 | O-ring for Cap Nitrile 24mm | Easy-On PTFE capの交換用ニトリル製Oリングです。 | 100個 |
| RR98160 | O-ring for Cap Viton 24mm | Easy-On PTFE capの交換用Viton製Oリングです。 | 100個 |

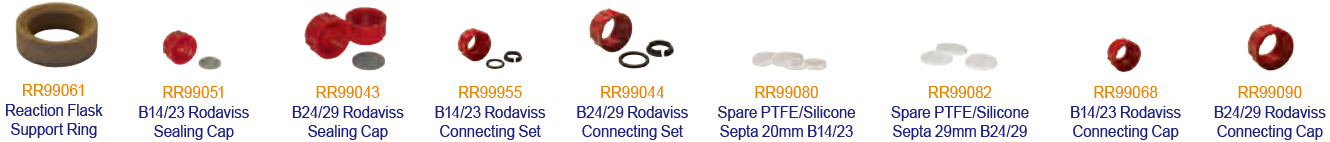

その他のキャップとセプタム
フラスコのサイドアームなどに使用するキャップとセプタムです。
| 製品番号 | 品名 | 入数 |
|---|---|---|
| RR99061 | Reaction Flask Support Ring | 6個 |
| RR99051 | B14/23 Rodaviss Sealing Cap | 10個 |
| RR99043 | B24/29 Rodaviss Sealing Cap | 10個 |
| RR99955 | B14/23 Rodaviss Connecting Set | 10個 |
| RR99044 | B24/29 Rodaviss Connecting Set | 10個 |
| RR99080 | PTFE/Silicone Septa 20mm - B14/23 | 50個 |
| RR99082 | PTFE/Silicone Septa 29mm - B24/29 | 50個 |
| RR99068 | B14/23 Rodaviss Connecting Cap | 10個 |
| RR99090 | B24/29 Rodaviss Connecting Cap | 10個 |
| RR99067 | Tubing for Inert Gas or Reflux Cooling 2 metres | 1個 |

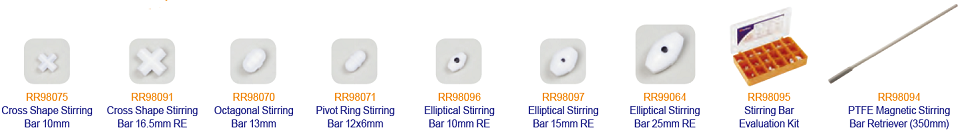

❻マグネットスターラーバー（Carousel 12 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR98070 | Octagonal Stirring Bar 13mm | 8角形の撹拌子です。 | 20個 |
| RR98071 | Pivot Ring Stirring Bar 12 x 6mm | ピボットリングタイプの撹拌子です。 | 40個 |
| RR98075 | Cross Shape Stirring Bar 10mm | 十字型の撹拌子です（小型）。 | 40個 |
| RR98091 | Cross Shape Stirring Bar 16.5mm RE | 十字型の撹拌子です（大型）。 | 20個 |
| RR98096 | Elliptical Stirring Bar 10mm RE | 楕円形の撹拌子です（小型）。 | 40個 |
| RR98097 | Elliptical Stirring Bar 15mm RE | 楕円形の撹拌子です（大型）。 | 20個 |
| RR98113 | Cylindrical Stirring Bar 12mm RE | 円錐形の撹拌子です。 | 20個 |
| RR98094 | PTFE Magnetic Stir Bar Retriever | 撹拌子を反応容器から取り出すためのマグネティックバーです。 | 1本 |
| RR98095 | PTFE Magnetic Stir Bar Evaluation Kit | それぞれのタイプの撹拌子のセットです。 | 30個 |
| RR98114 | Stirring Bar Restrainer | 1本 |

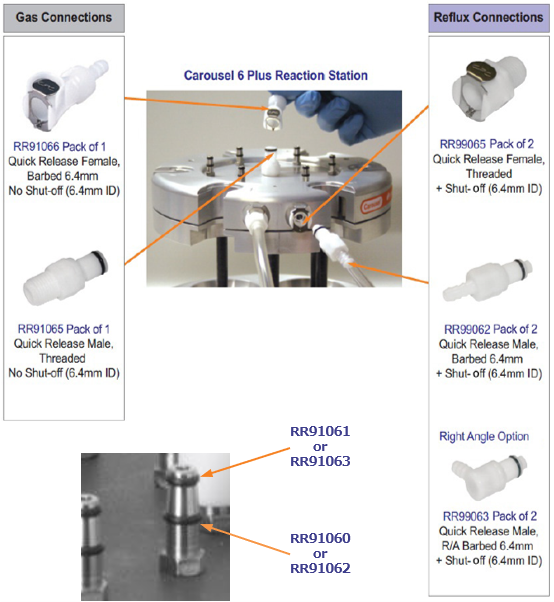

❼リフラックスヘッド・パーツおよび消耗品（Carousel 12 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|
| RR91060 | Nitrile O-rings 4mm gas Outlet Bottom | ガスポート下部の交換用ニトリル製Oリングです。 | 50個 |
| RR91061 | Nitrile O-rings 3mm gas Outlet Top | ガスポート上部の交換用ニトリル製Oリングです。 | 50個 |
| RR91062 | Viton O-rings 4mm gas Outlet Bottom | ガスポート下部の交換用Viton製Oリングです。 | 50個 |
| RR91063 | Viton O-rings 3mm gas Outlet Top | ガスポート上部の交換用Viton製Oリングです。 | 50個 |
| RR91065 | Quick Release Male Body Coupling No Shut-off | ガスポート交換用Quick Releaseカップリング（オス）です。 | 1個 |
| RR91066 | Quick Release Female Barbed Coupling No Shut-off | ガスポート交換用Quick Releaseカップリング（メス）です。 | 1個 |
| RR99062 | Quick Release Male Barbed Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング（オス）です。 | 2個 |
| RR99063 | 90° Elbow Quick Release Male Barbed Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング 90°エルボー（オス）です。 | 2個 |
| RR99065 | Quick Release Female Body Coupling + Shut-off | 冷却水ポート交換用Quick Releaseカップリング（メス）です。 | 2個 |
❽その他のアクセサリー（Carousel 12 Plusと共通）
| 製品番号 | 品名 | 内容 | 入数 |
|---|---|---|---|

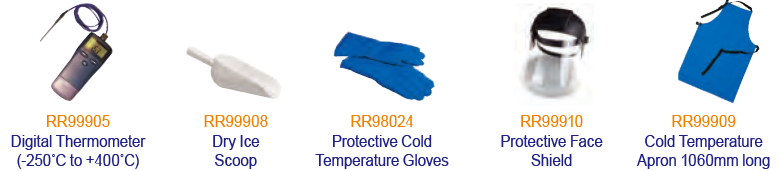

| RR99905 | Digital Thermometer (-250 to +400℃)＋200㎜ Probe | デジタル温度計と温度プローブのセットです。 | 1組 |
| RR99906 | Digital Thermometer (-250 to +400℃) | デジタル温度計本体です。 | 1個 |
| RR99907 | 200㎜ Temperature Probe | デジタル温度計用のプローブです。 | 1個 |
| RR99908 | Dry Ice Scoop | ドライアイスのスコップです。 | 1個 |
| RR99909 | Cold Temperature Apron 1060mm long, Waterproof | 低温耐用エプロンです。 | 1個 |
| RR99910 | Protective Face Shield | フェイスシールドです。 | 1個 |
| RR98024 | Protective Cold Temperature Gloves | 低温耐用グローブです。 | 1個 |
| RR71505 | Cooling Protection Kit (Inc. RR99909, RR99910, RR980024) | エプロン、グローブ、フェイスシールドのセットです。 | 1組 |
