Radleys 有機合成装置
自動合成装置 Mya 4
![自動合成装置 Mya 4](/var/site/storage/images/product/list/chemical-synthesis/radleys-chemical-synthesis/mya-4/55493-58-jpn-JP/Mya-4.png)

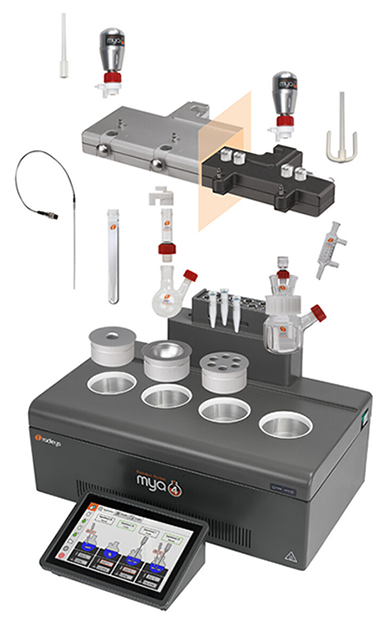

柔軟なシステム構成
Mya 4で使用できるアクセサリーとベッセル
Mya 4 ステーションは非常にフレキシブルなパラレル自動合成装置です。様々なアクセサリーの中から用途に合わせて必要なツールを選択することでシステムを自在に組み上げることができます。
アクセサリーとオプションは後から追加して、実施したい反応に合わせて柔軟に構成を変更できます。
1.攪拌方法を選ぶ
マグネットスターラーによる攪拌とオーバヘッド攪拌をご選択いただけます。それぞれ様々な形状の攪拌子あるいは攪拌翼をご用意しています。
4つの反応ゾーンで異なる攪拌方法を同時に使用し、攪拌スピードもそれぞれ個別に設定できます。

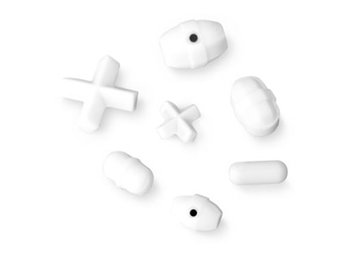

マグネティックスターラー(標準)
![stirring bars](/var/site/storage/images/media/images/stirring-bars3/113822-1-jpn-JP/stirring-bars.png)
- マグネットスターラーは本体に内蔵
- 攪拌スピード:100~1000 rpm
- PTFE製の様々な形状およびサイズの攪拌子
- ベッセル形状およびサイズごとの推奨の撹拌子はお問い合わせください。

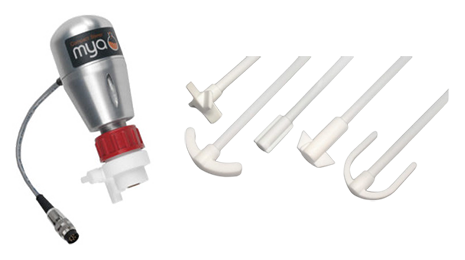

オーバーヘッドスターラー(オプション)
![stirring impellers](/var/site/storage/images/media/images/stirring-impellers3/113826-1-jpn-JP/stirring-impellers.png)
- コンパクトなオーバーヘッド撹拌モーター
- 攪拌スピード:100~1000 rpm
- 様々なタイプの撹拌翼(タービン型、アンカー型、U字型、遠心タイプ、フラットタイプ)
- カスタマイズも可能です
2.ヘッドを選ぶ
本体に取り付けるヘッドは、マニホールドヘッド、リフラックスヘッド、サポートヘッドの3種類からお選びいただけます。

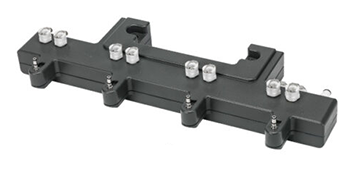

マニホールドヘッド
![manifold_head](/var/site/storage/images/media/images/manifold_head/113806-1-jpn-JP/manifold_head.png)
- マルチネックリッド、プロセスベッセル、オーバーヘッドスターラーを使用する場合に選択
- 様々なオプション、アクセサリと組み合わせて使用可能
- 各反応容器の不活性ガス置換を行うためのガス供給ポート
- 還流実験を行うための、冷却水供給ポート(出入口を冷却コンデンサーと接続)

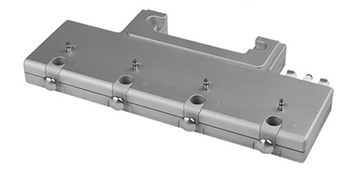

リフラックスヘッド
![reflux_head](/var/site/storage/images/media/images/reflux_head/113810-1-jpn-JP/reflux_head.png)
- 丸底フラスコや試験管などで還流実験を行う場合に便利
- ヘッドそのものが冷却管として働くので、シンプルなセットアップで還流実験が可能
- 各反応容器の不活性ガス置換を行うためのガス供給ポート
- 還流実験を行うための、冷却水供給ポート(出入口を冷却コンデンサーと接続)

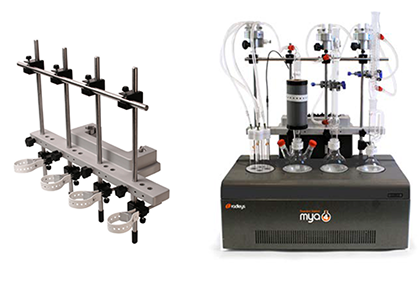

サポートヘッド
![support_head](/var/site/storage/images/media/images/support_head/113814-1-jpn-JP/support_head.png)
実験台のアングルのようなヘッドです。サポートヘッドを使用することで、Mya 4専用のガラスアクセサリーに限定されず、様々なアクセサリーを使用できるようになり、さらに拡張性が広がります。
- 空冷式コンデンサー Findenser
- 一般的な水冷式コンデンサー
- ソックスレー抽出器
- ガス/冷却水マニホールド など
3.リッドを選ぶ
反応ベッセルに取り付けるリッドのタイプを選択します。
丸底フラスコとプロセスベッセルは、ガラス製あるいは丈夫なPTFE製のマルチネックリッド、還流チューブリッドなどからご選択いただけます。試験官とバイアルも還流チューブリッドを選択できます。

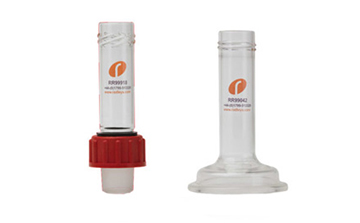

還流チューブリッド
![refle_tubes](/var/site/storage/images/media/images/refle_tubes/113750-1-jpn-JP/refle_tubes.jpg)
- リフラックスヘッドと一緒に使用することで、コンデンサーとして働きます。
- 標準タイプ(左)の他に、ワイドネックの丸底フラスコやプロセスベッセルに使用可能なワイドタイプの還流チューブリッド(右)があります。

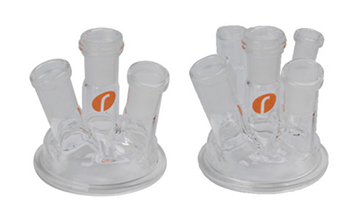

ガラス製 マルチネックリッド
![glass_multineck_lids](/var/site/storage/images/media/images/glass_multineck_lids/113754-1-jpn-JP/glass_multineck_lids.jpg)
- マニホールドヘッドを一緒に使用
- 3ネック(左)と5ネック(右)
- ワイドネックの丸底フラスコとプロセスベッセルに適合
- 温度プローブ、冷却コンデンサー、滴下ロートなどを差し込んで使用可能

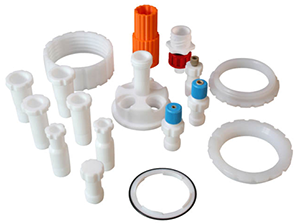

PTFE製 マルチネックリッド
![Mya4_PTFE_multineck](/var/site/storage/images/media/images/mya4_ptfe_multineck2/113742-1-jpn-JP/Mya4_PTFE_multineck.png)
- ガラス製に比べて破損の心配が少なく安全に使用可能
- 断熱性あり、還流中のリッドへの凝縮が減少
- ガラス製と比べて、重いプローブやアクセサリーに対するサポート性能が優れます
- ガラス製と同一のOリングとカップリングを使用できます
- カスタム作成にも対応できます

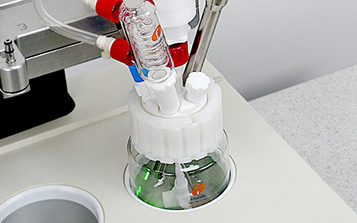

PATプローブ対応 PTFEリッド
![blaze_metrics_lid](/var/site/storage/images/media/images/blaze_metrics_lid/113758-1-jpn-JP/blaze_metrics_lid.jpg)
- 400mL プロセスベッセルで選択可能
- PATプローブ専用ポートプラグと短いブランキングプラグ付きの6ネックのリッド
- PATプローブを使用していない時は通常の方法で使用可能

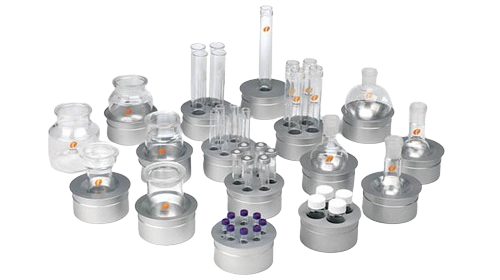

4.反応ベッセルを選ぶ
アルミインサートを交換することで、1台で様々なサイズと形状の反応容器をご使用いただけます。
バイアル、チューブ(試験管)、丸底フラスコ、プロセルベッセルなど様々なタイプとサイズの容器をご用意しています。ポート付きなど形状もご選択いただけます。
バイアルやチューブは、1つの反応ゾーンで複数本の容器を同時にご使用いただけます。
![vessels](/var/site/storage/images/media/images/vessels4/113794-1-jpn-JP/vessels.png)
バイアル・試験管
![Mya4_Tubes-Vials](/var/site/storage/images/media/images/mya4_tubes-vials2/113786-1-jpn-JP/Mya4_Tubes-Vials.png)
- 2mL ~ 50mL
- φ12mm, φ16mm, φ17mm, φ17mm tapered, φ24mm, φ1 inch, φ28mm
- Radleys Carousel 12 Plus用チューブ
丸底フラスコ
![Mya4_flasks](/var/site/storage/images/media/images/mya4_flasks2/113778-1-jpn-JP/Mya4_flasks.png)
- 25mL, 50mL, 100mL, 250mL
- サイドアーム付(一口、二口)
- ワイドネックタイプ
- バッフル付

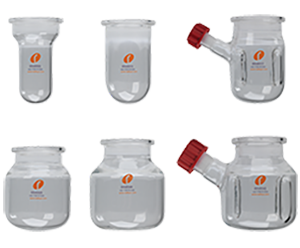

プロセスベッセル
![Mya4_process_vessels](/var/site/storage/images/media/images/mya4_process_vessels3/113782-1-jpn-JP/Mya4_process_vessels.png)
- 50mL, 100mL, 150mL, 250mL, 400mL
- 垂直な壁と平らな底でジャケットリアクターを模倣
- サイドアーム付
- バッフル付

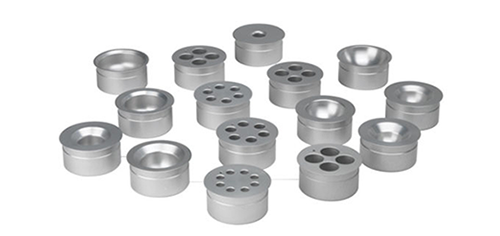

5.アルミインサートを選ぶ
熱伝導効率の高いアルミニウム製のインサートです。
アルマイト加工されています。
反応ベッセルに合わせて適したインサートを選択します。
バイアルと試験管は、1つのインサートに複数本を挿すことがことができます。カスタムインサートも承っています。
![aluminium_inserts](/var/site/storage/images/media/images/aluminium_inserts2/113774-1-jpn-JP/aluminium_inserts.png)
6.その他のアクセサリーを選ぶ
温度プローブ
![temperature_probe](/var/site/storage/images/media/images/temperature_probe2/113830-1-jpn-JP/temperature_probe.jpg)
- Pt100 PTFE 温度プローブ
- Pt100 ステンレス 温度プローブ
- PTFE 温度プローブアダプター
冷却コンデンサー
![condenser](/var/site/storage/images/media/images/condenser3/113834-1-jpn-JP/condenser.png)
- 還流実験(リフラックス)用
- マルチネックリッド、マニホールドヘッドと一緒に使用
- マニホールドヘッドには、断熱カバー付きチューブが付属
滴下ロート
![dropping_funnel](/var/site/storage/images/media/images/dropping_funnel/113838-1-jpn-JP/dropping_funnel.png)
- 液体試薬滴下用のロート
- 圧力平衡用側管付き
- マルチネックリッド、フラスコサイドアームに取り付け可能
固体試薬添加用ロート
![Solid addition funnels](/var/site/storage/images/media/images/solid-addition-funnels/113842-1-jpn-JP/Solid-addition-funnels.png)
- 固体試薬添加用のロート
- マルチネックリッド、フラスコサイドアームに取り付け可能
シリコン製トップカバー
![silicon_top_cover](/var/site/storage/images/media/images/silicon_top_cover2/113850-1-jpn-JP/silicon_top_cover.png)
- 試薬や溶媒から装置本体を保護するためのシリコン製カバー
- 初回導入時には、PTFE製リングの交換が必要です
ゾーンリッド
![zone_lid](/var/site/storage/images/media/images/zone_lid/113862-1-jpn-JP/zone_lid.png)
- 使用しないゾーンをふさぐためのフタ(2個セット)
- 結露やほこりの滞留を予防
- 加熱厳禁
ユニバーサルベッセル
ホルダー
![universal_vessel_holder](/var/site/storage/images/media/images/universal_vessel_holder/113858-1-jpn-JP/universal_vessel_holder.png)
- 1つのホルダーでさまざまな形状の容器をおくことが出来るホルダー
スターラー&温度プローブ
ホルダー
![Compact Stirrer & Probe Holder](/var/site/storage/images/media/images/compact-stirrer-probe-holder2/113866-1-jpn-JP/Compact-Stirrer-Probe-Holder.png)
- スターラー、温度プローブを使用しない時に置いておくためのホルダー
- ケーブルを保護して、装置周りをすっきりとできます

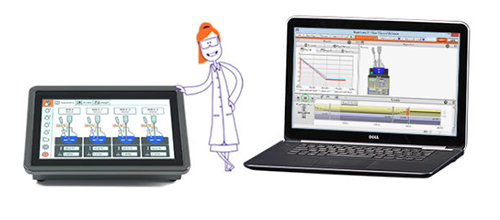

7.コントロール方法を選ぶ
標準のタッチパネルコントローラー(左)に加えて、オプションのPCソフトウェアコントローラー(右)を選択することで機能性を追加していただくことができます。
PCコントローラーでは、3rdパーティの外部デバイスを接続してコントロールし、フィードバック制御も可能となります。
![controller](/var/site/storage/images/media/images/controller2/113802-1-jpn-JP/controller.png)
